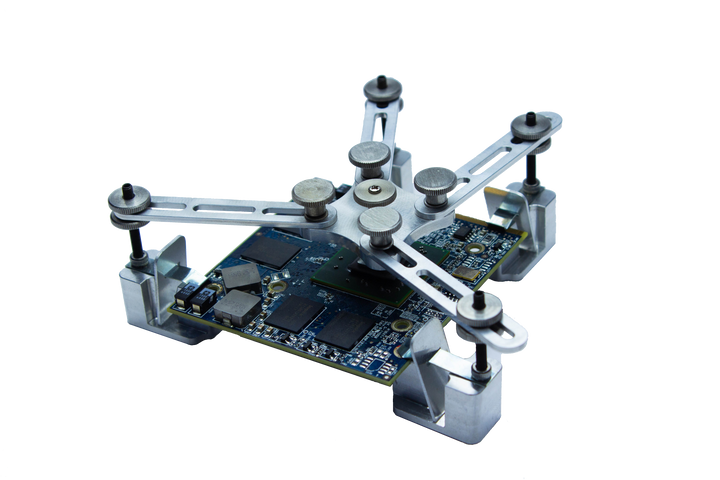

Desoldering system from PCB Arts - Hero Image
Desoldering system from PCB Arts - Hero Image
Desoldering system from PCB Arts - component attached
Desoldering system from PCB Arts - double sided tape attached

Desoldering system for vapor phase

499,00€
(excluding VAT)
593,81€
(including 19% VAT. May differ in your country. Taxes are calculated at checkout)
10 products are in stock.

Shipping within 3 weeks. Rates calculated at checkout. Products are sold to limited countries, see shipping details.

Desoldering system designed by PCB Arts


English

General

With the PCB Arts desoldering system for vapor phases you can easily and reproducibly save different components from your already soldered assembly. Ball-grid arrays, connector strips and mechanical elements can be can be desoldered gently and safely.


Advantages

  • Reproducible desoldering
  • Oxidation free process during solder-melting
  • No overheating of components or the assembly
  • No damaging of the assembly
  • Works with all vapor phase machines
  • No need of different tools for different component geometries
  • Uniform stress-free heating of the assembly

Process

  1. Place your assembled circuit board on the PCB solder standoffs.
  2. Adjust the desoldering system and position it over the center of your component.
  3. After the correct positioning, remove the desoldering system and stick double-sided tape on the component lifter.
  4. Put the desoldering system on your assembly again and press down the component lifter on top of the chip.
  5. Run your standard reflow program, after the solder starts melting the component will gently be desoldered.
  6. After desoldering, remove the component from the lever (caution: hot), the system is ready for the next cycle.

Scope of delivery

The desoldering system will be delivered in a case, with the following contents:

  • 1x Desoldering system
  • 4x PCB solder standoff
  • 4x Brass ball as optional feet
  • 10x 100x25mm Double-sided tape (Mfk. No. 3M GPH-060GF)



German

Allgemein

Mit der PCB Arts Entlötanlage für Dampfphasen können Sie einfach und reproduzierbar verschiedene Bauteile aus Ihrer bereits gelöteten Baugruppe retten. Ball-Grid-Arrays, Steckerleisten und mechanische Elemente können schonend und sicher entlötet werden.


Vorteile

  • Reproduzierbares Entlöten
  • Oxidationsfreier Prozess beim Aufschmelzen des Lotes
  • Keine Überhitzung von Bauteilen oder der Baugruppe
  • Keine Beschädigung der Baugruppe
  • Funktioniert mit allen Dampfphasenmaschinen
  • Kein Bedarf an unterschiedlichen Werkzeugen für unterschiedliche Bauteilgeometrien
  • Gleichmäßige, spannungsfreie Erwärmung der Baugruppe

Prozessablauf

  1. Setzen Sie Ihre bestückte Leiterplatte auf die PCB-Lötstifte.
  2. Justieren Sie das Entlötsystem und positionieren Sie es über der Mitte Ihres Bauteils.
  3. Nach der korrekten Positionierung entfernen Sie das Entlötsystem und kleben doppelseitiges Klebeband auf den Bauteilheber am Entlötsystem.
  4. Setzen Sie das Entlötsystem wieder auf Ihre Baugruppe und drücken Sie den Bauteilheber auf die Komponente.
  5. Führen Sie Ihr Standard-Reflow-Programm aus. Sobald das Lot zu schmelzen beginnt, wird das Bauteil sanft entlötet.
  6. Nach dem Entlöten nehmen Sie das Bauteil aus dem Hebel (Vorsicht: heiß), das System ist bereit für den nächsten Zyklus.

Lieferumfang

Das Entlötsystem wird in einem Koffer mit folgendem Inhalt geliefert:

  • 1x Entlötanlage
  • 4x PCB-Lötabstandshalter
  • 4x Messingkugel als optionale Füße
  • 10x 100x25mm doppelseitiges Klebeband (Mfk. Nr. 3M GPH-060GF)
